FFmpeg

FFmpeg开发

时间基与时间戳

关联：

时间基 (time_base) 乘以时间戳 (timestamp) 即为实际时刻（单位s）
如：总时长 = duration * av_q2d(AV_TIME_BASE_Q)
如：显示时间 = PTS * av_q2d(stream->time_base)

时间戳：

PTS 显示时间戳，DTS 解码时间戳

时间基：

FFmpeg内部时间基：
- 用于FFmpeg内部计算，AV_TIME_BASE = 10^6，AV_TIME_BASE_Q为其倒数
编解码器中的时间基tbc：
- 对应AVCodecContext，根据帧率来设定如25帧，则{num = 1,den=25}
容器中的时间基tbn：
- 对应AVStream，根据采样频率设定如 (1,90000)，是AVPacket中PTS和DTS的单位
- 确认输入输出流的时间基
  avformat_find_stream_info：获得输入流时间基
  avformat_write_header：根据输出文件封装格式确定输出流时间基
- 输入输出时间基不同，需要转换
  av_packet_rescale_ts() ：将 AVPacket 根据时间基重新计算时间戳PTS、DTS

时间基转换：

视频按帧进行播放，所以原始视频帧时间基为 1/framerate。视频解码前需要处理输入 AVPacket 中各时间参数，将输入容器中的时间基转换为 1/framerate 时间基；视频编码后再处理输出 AVPacket 中各时间参数，将 1/framerate 时间基转换为输出容器中的时间基。

音频按采样点进行播放，所以原始音频帧时间为 1/sample_rate。音频解码前需要处理输入 AVPacket 中各时间参数，将输入容器中的时间基转换为 1/sample_rate 时间基；音频编码后再处理输出 AVPacket 中各时间参数，将 1/sample_rate 时间基转换为输出容器中的时间基。如果引入音频 FIFO，从 FIFO 从读出的音频帧时间戳信息会丢失，需要使用 1/sample_rate 时间基重新为每一个音频帧生成 pts，然后再送入编码器。

// 解码前的时间基转换
av_packet_rescale_ts(ipacket, sctx->i_stream->time_base, sctx->o_codec_ctx->time_base);
// 编码后的时间基转换
av_packet_rescale_ts(&opacket, sctx->o_codec_ctx->time_base, sctx->o_stream->time_base);

工具函数

//获取音频样本大小（单个声道）
av_get_bytes_per_sample()
//获取音频声道数量
av_get_channel_layout_nb_channels()
//获取视频帧大小
av_image_get_buffer_size()
//计算重采样输出样本数
av_rescale_rnd()

主要流程

解码过程

连接和打开视频流
- avformat_network_init：初始化并启动TLS库，用来打开网络流
- avformat_open_input：为AVFormatContext分配空间、打开输入媒体流、探测封装格式、读数据文件头、创建AVStream
定位视频流数据
- avformat_find_stream_info：该函数内部已经做了一套完整的解码流程，获取了多媒体流的信息
准备解码器codec
- avcodec_find_decoder：寻找解码器
- avcodec_alloc_context3：创建 AVCodecContext
- avcodec_parameters_to_context：内容拷贝，流的参数
- avcodec_open2：打卡解码器，分配相关变量内存、检查解码器状态等。
解码
- av_read_frame：取出一个完整帧，包括压缩后的流数据和附加信息
- avcodec_send_packet：解码，按dts递增顺序输入
- avcodec_receive_frame：从缓存或解码器内存中取出解压数据，按pts递增顺序输出
- sws_scale：进行尺寸缩放和转码工作
- av_packet_unref：解除引用
  刷新缓冲区：avcodec_send_packet传一个空packet，再解码就能拿到剩余帧数据

编码流程

打开输出文件
- avformat_alloc_output_context2
- avio_open
查找编码器、创建输出流
- avcodec_find_encoder
- avformat_new_stream：设置时间基和编码参数 codecpar（宽、高）
- avcodec_parameters_to_context：参数拷贝到编码器上下文，还需设置时间基、格式、码率
- avcodec_open2
写文件头 avformat_write_header
编码
- 读帧
- avcodec_send_frame
- avcodec_receive_packet
- av_packet_rescale_ts：重新计算时间戳
- av_interleaved_write_frame：交替写入帧
写文件尾 av_write_trailer

音频流视频流混合进输出媒体时，需要确保音频帧和视频帧按照 dts 递增的顺序交错排列，这就是交织问题

av_interleaved_write_frame() 函数会缓存一定数量的帧，将缓存的帧按照 dts 递增的顺序写入输出媒体，调用者不必关注交织问题(小范围的 dts 顺序错误问题这个函数可以修正)

av_write_frame() 函数会直接将帧写入输出媒体，用户必须自行处理交织问题

转码流程

FFmpeg源码解析

初始化

avformat_open_input() ：分配空间、打开输入媒体流、探测封装格式、读数据文件头、创建AVStream

分配AVFormatContext、设置options
init_input()：打开输入媒体流、探测封装格式
- 当使用自定义AVIOContext时（s->pb!=NULL），如果指定了AVInputFormat就直接返回，否则调用av_probe_input_buffer2()推测AVInputFormat（如从内存中读取数据的时候）
- 如果指定了AVInputFormat就直接返回，否则根据文件路径推测AVInputFormat，调用av_probe_input_format2()
  - read_probe、av_match_ext、av_match_name匹配得分
- 如果路径判断不出文件格式，则调用avio_open2()打开文件，再用av_probe_input_buffer2()推测AVInputFormat
s->iformat->read_header()：读取多媒体数据文件头
- avformat_new_stream()：根据视音频流创建相应的AVStream
拷贝白名单与黑名单协议、读取ID3V2参数

avformat_alloc_output_context2() ：分配空间、设默认值、根据文件名猜AVOutputFormat

avformat_alloc_context()
- av_opt_set_defaults()
若参数指定了AVOutputFormat，则直接赋值给oformat
否则调用av_guess_format()遍历所有AVOutputFormat，计算匹配度
- av_match_name()：封装格式名匹配，score加100
- strcmp()：mime类型匹配，score加10
- av_match_ext()：如果文件名称的后缀匹配，score加5

avio_open2() ：根据文件名找URLProtocol，再用对应协议打开（file、rtmp），初始化AVIOContext

ffurl_open_whitelist()：初始化URLContext
- ffurl_alloc()
  - url_find_protocol()：根据文件路径查找合适的URLProtocol
  - url_alloc_for_protocol()：为URLProtocol创建URLContext
- ffurl_connect()
  - url_open()/url_open2()：打开URLProtocol（根据协议调用file_open()或rtmp_open()等）
ffio_fdopen()：根据URLContext初始化AVIOContext
- avio_alloc_context()

avformat_find_stream_info() ：做了一套完整的解码流程，获取了多媒体流的信息

find_decoder()
- avcodec_find_decoder()：获取解码器
avcodec_open2()
read_frame_internal()：读取完整的一帧压缩编码的数据
try_decode_frame()：解码一些压缩编码数据
has_codec_parameters()：检查AVStream成员变量是否设置完毕
estimate_timings()：通过PTS、已知流时长或码率估算AVFormatContext及AVStream的duration

avcodec_open2()

通过各种av_malloc()分配结构体
将AVDictionary选项设置到AVCodecContext
各种检查，比如检查编解码器是否处于“实验”阶段
如果是编码器，检查输入参数是否符合编码器的要求
调用AVCodec的init()初始化具体的解码器

读写帧

av_parser_parse2()

av_read_frame()

把文件拆分为若干个帧，每次调用返回一帧数据包，但不校验是否有效

返回的数据包被引用计数，必须使用av_packet_unref()进行释放。

如果音频是可变大小，则只包含一帧。

如果视频中存在B帧，pkt->pts可能为AV_NOPTS_VALUE，所以最好使用pkt->dts作为依赖。

avpriv_packet_list_get()
av_read_frame_internal()
- ff_read_packet()
  - iformat->read_packet()：调用AVInputFormat指向的read_packet()读取数据包
- parse_packet()
  - av_parser_parse2()：解析出视频一帧（音频若干帧）

avformat_write_header() ：初始化复用器、检查AVStream的time_base,采样率,宽高、写入封装头

init_muxer()：初始化复用器
- 将AVDictionary选项设置到AVFormatContext
- 遍历AVFormatContext中的每个AVStream，并检查：
  - time_base是否正确设置，否则调用avpriv_set_pts_info()进行设置
  - 音频采样率，视频宽、高、宽高比
AVOutputFormat->write_header()：写入相应封装头

av_write_frame() / av_interleaved_write_frame() ：检查 stream_index, codec_type, pts, dts，调用write_packets_common()写入帧，interleaved参数传1交错写入，总会调用 av_packet_unref() 解引用

write_packets_common()

检查pkt的stream_index和codec_type
检查pkt的pts和dts
调用s->oformat->check_bitstream()检查码流
调用函数二选一写数据包
- write_packets_from_bsfs()：经过bitstream filter处理，如h264要处理startcode起始码
- write_packet_common()
  - 若interleaved标志位交错，调用interleave_packet()排序
  - s->oformat->write_packet()：校正时间戳，根据封装格式写入未/压缩编码的数据包

av_write_trailer()

如果有AVBSFContext，最后写入bitstream filter数据包
填充空数据包
如果有AVIOContext，avio_write_marker写入marker标志
s->oformat->write_trailer()写文件尾
deinit_muxer()：释放muxer资源
释放priv_data和index_entries

编码

avcodec_send_frame() ：检查编码器、frame，不对frame赋值

编码器是否打开、是否为编码器
encode_send_frame_internal()：解析音频metadata、检查frame是否有效
真正frame的赋值操作在后续ff_encode_get_frame()

avcodec_receive_packet() ：检查编码器、w,h,f、取出未压缩的一帧

编码器是否打开、是否为编码器
encode_receive_packet_internal()：检测视频宽高、像素格式，判断调用二选一
- receive_packet()
- 或encode_simple_receive_packet()->encode_simple_internal()
  - frame为空则调用ff_encode_get_frame()取出一帧未压缩的数据
  - ff_thread_video_encode_frame或avctx->codec->encode2()编码

转码

sws_getContext()

sws_scale

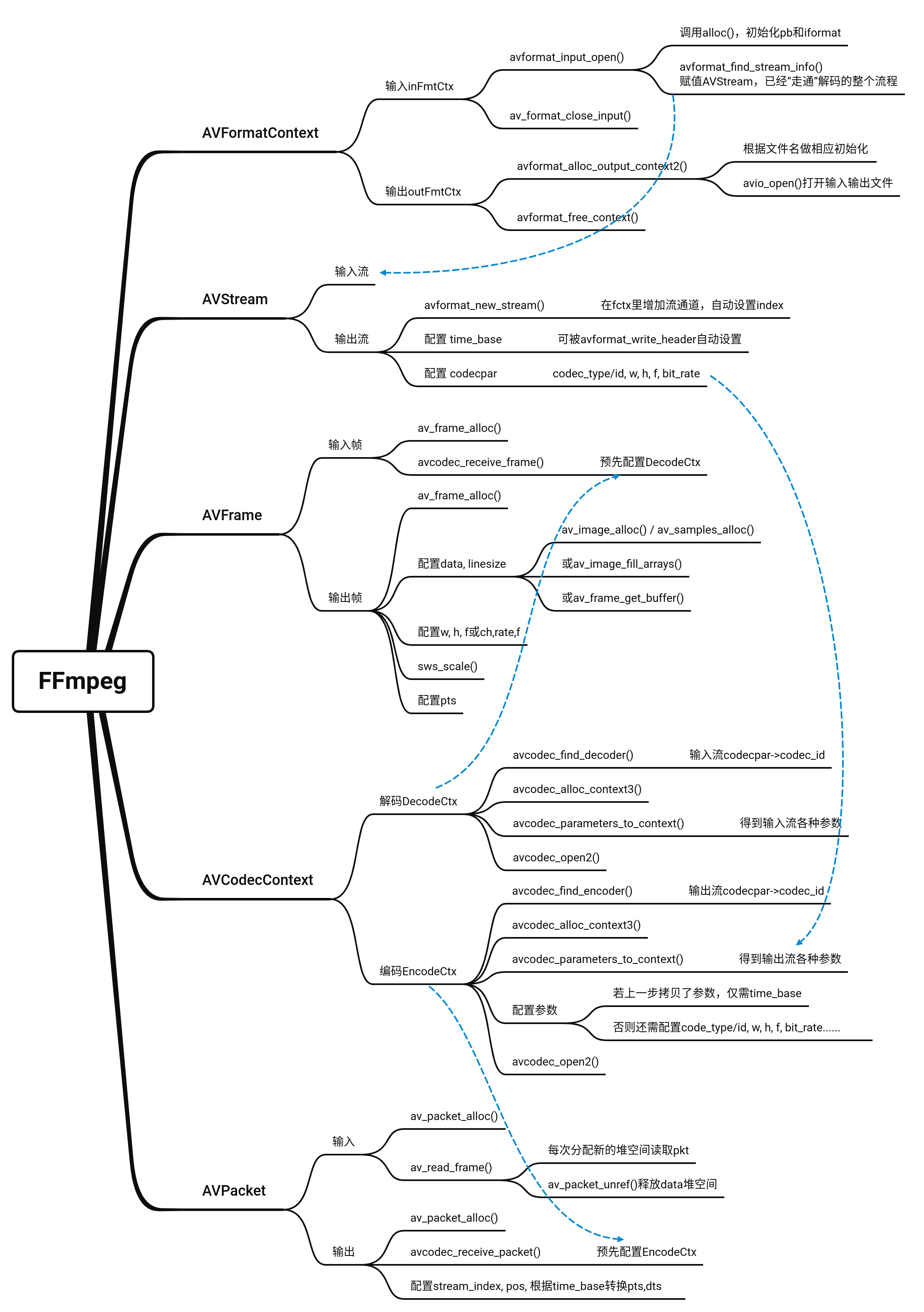

FFmpeg结构体

AVPacket

uint8_t* data：本身不包含压缩的帧数据，而是指向缓存空间
int size
AVBufferRef *buf：对data指向的数据缓冲区引用管理
- av_packet_ref缓存空间引用+1，复制packet中的其他字段，仅首次将src->data复制到buf->buffer中
- av_packet_unref引用-1，变为0时释放缓存空间。
pts、dts
stream_index
int key_frame：是否关键帧
duration（解码后帧播放时长）

AVFrame

AVFrame 通常只需分配一次，然后可以多次重用，每次重用前应调用 av_frame_unref() 将 frame 复位到原始的干净可用的状态

uint8_t *data[]：原始帧存在若干plane中，对应planar、packet格式和单双声道
int linesize[]：对齐填充，可能比实际原数据大
AVBufferRef *buf[]：
uint8_t **extended_data：存多声道音频
width, height
nb_samples, channel_layout
int format：帧格式AV_PIX_FMT_YUV420P、AV_SAMPLE_FMT_S16
int key_frame：是否关键帧
宏块类型表、运动矢量表等

FFmpeg相关文章

Tools：MediaInfo, VLC media player, wireshark, Elecard StreamEye Tools

※ FFmpeg时间戳详解

分析视频流

YUV结构详解

AVBuffer 和 AVBufferRef

AVFrame几种分配堆空间的方式

AVStream中codec_tag初始化0

av_seek_frame()

FFmpeg指令

分解与复用

1.格式转换

1 2	## 音视频编码处理方式都是copy,不改变 ffmpeg -i gfxm.mp4 -vcodec copy -acodec copy out.flv

2.抽取视频

1 2	## -an表示不需要音频数据 ffmpeg -i input_file -vcodec copy -an output_file_video

3.抽取音频

1 2	## -vn表示不需要视频数据 ffmpeg -i input_file -acodec copy -vn output_file_audio

处理原始数据

1.提取YUV数据

## -c:v 表示对v(视频)进行c(编码), -pix_fmt 指定了视频的像素格式
ffmpeg -i gfxm.mp4 -an -c:v rawvideo -pix_fmt yuv420p out.yuv
#大小通过提取原始数据时产生的参数获取（在input中）
ffplay out.yuv -s 864x486

2.提取PCM数据

## -ar采样率 -ac双声道 -f:PCM数据存储格式 s有符号 16位 le小端存储
ffmpeg -i gfxm.mp4 -vn -ar 44100 -ac 2 -f s16le out.pcm
## 对于PCM播放时，我们要制定ar,ac,f参数
ffplay out.pcm -ac 44100 -ac 2 -f s16le

音视频裁剪

1.裁剪

1 2	## -ss开始时间 -t时间长度(单位s) ffmpeg -i gfxm.mp4 -ss 00:01:00 -t 10 out.ts

2.合并

1 2	## 文件片段为.ts ffmpeg -f concat -i input.txt out2.flv

input.txt

1 2	file "out.ts" file "out2.ts"

图片视频互转

1.视频转图片

1 2	## -r 指定转换图片频率(每秒转出几张) -f 指定转出图片格式image2 ffmpeg -i out.ts -r 1 -f image2 image-%3d.jpeg

2.图片转视频

1 2	#可以通过-r指定每秒放的帧数 ffmpeg -i image-%3d.jpeg out5.mp4
